購買不銹鋼結晶罐,質量好價格便宜的 13503839006
作者：油脂機械專家
發布時間：2018-06-19
點擊數：

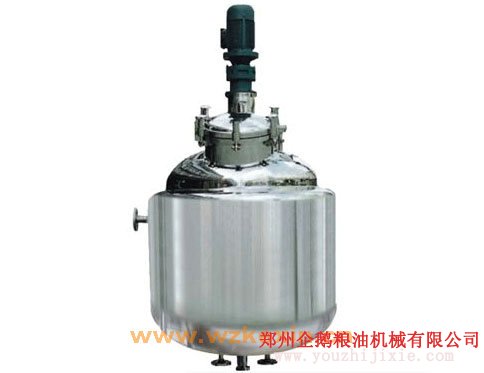

不銹鋼結晶罐
、不銹鋼結晶罐的定義：
結晶罐又稱結晶反應器、低溫冷卻結晶器，主要是根據溫度不同溶解度不同的原理，通過溫度控制，使溶液的溶解度出現過飽和狀態，實現物料結晶析出。結晶罐廣泛應用于藥品的攪拌混合配制、冷卻降溫、成品結晶。設備制作采用拉伸翻邊無死角焊接工藝，符合GMP衛生級、易清洗的要求。
二、不銹鋼結晶罐的組成：
結晶罐主罐體由三層不銹鋼焊接而成，內膽采用不銹鋼SUS316L，內膽拋光處理，符合食品、制藥衛生級要求。夾層采用SUS304不銹鋼，夾層設置不銹鋼導流板，利于蒸汽及循環水的導流。外焊接填充不銹鋼保溫，利于結晶過程的實現。
結晶系統主要包括結晶罐、循環冷卻系統、攪拌系統、加料系統、出料系統、過濾系統、清洗系統、電控、離心設備等部分組成。
三、不銹鋼結晶罐的功能：
不銹鋼結晶罐具有可加熱、冷卻、保溫、攪拌功能，罐體設計有物料進口、純水口、出料口、取樣口等工藝管口，能夠提供結晶過程的條件。
結晶罐可設計自動的控制系統，包括進料、出料、控溫、攪拌等過程控制，降低勞動強度，使結晶過程實現全自動控制。
四、結構特性：
1、可實現在線CIP\SIP。
2、焊縫拋光打磨平整、采用喇叭口設計焊接，滿足衛生級要求。
3、夾套設計有循環導流板，利于蒸汽、循環水加熱和冷卻過程。
4、內罐體設計有擋板，使反應充分。
5、罐體設計有不銹鋼保溫層，保溫介質采用聚氨酯發泡。利于結晶過程的溫度控制，同時降低能耗損失等。
6、內罐體鏡面拋光Ra≤0.4，衛生無死角。外罐體2B、拉絲處理。
7、管口采用拉伸翻邊工藝圓弧過渡，光滑易清洗無死角，保證生產過程的可靠性、穩定性、符合GMP的要求。
8、設備選用中空螺帶式攪拌結構可增加換熱面積，提換熱效率，提升結晶產能，且進料出料方便。
9、設備夾套內可通入蒸汽或冷媒以使物料處于佳溫度下，具備效率高，操作方便等優點。
10、設備上安裝0.2μm疏水性通氣過濾器，罐內能承受溫蒸汽去菌，配備衛生壓力表。
11、設備罐體外采用衛生級快開接口。配備有溫度計，2個視鏡，清洗球及氮氣進口等接口。
12、設備密封采用衛生級機械密封，確保物料不受污染。
13、設備采用無級調速裝置，攪拌軸轉速調節范圍大，攪拌均勻，結晶體均勻。
五、管口配置：
罐體配有人孔、進料口、出料口、視鏡、射燈、呼吸口、CIP（配衛生萬向清洗球）、SIP口、無菌取樣口、溫度表、溫度傳感器、冷熱介質進出口等工藝管口。
管口可按工藝進行設計、制造
六、參數選型：
七、制造和驗收標準：
《鋼制壓力容器》GB150-2011、HG20584《鋼制化工容器制造技術要求》、HG20583《鋼制化工容器結構設計規定》、HG/T20569《機械攪拌設備》、歐盟現行藥品生產質量管理規范、客戶需求說明、SFDA《藥品生產質量管理規范》2010年版、ISO14644–1、《醫藥工業潔凈廠房設計規范》（GB50457-2008）、GAMP藥品生產自動化管理規范。
八、結晶罐訂購選型需提供參數：
結晶罐設計選型時需明確物料的特性、使用工況、組件配套范圍等，詳細可電詢。13503839006
注：上六項參數表可能會根據物理的性質及實際的使用工況有所調整。
結晶罐又稱結晶反應器、低溫冷卻結晶器，主要是根據溫度不同溶解度不同的原理，通過溫度控制，使溶液的溶解度出現過飽和狀態，實現物料結晶析出。結晶罐廣泛應用于藥品的攪拌混合配制、冷卻降溫、成品結晶。設備制作采用拉伸翻邊無死角焊接工藝，符合GMP衛生級、易清洗的要求。
二、不銹鋼結晶罐的組成：
結晶罐主罐體由三層不銹鋼焊接而成，內膽采用不銹鋼SUS316L，內膽拋光處理，符合食品、制藥衛生級要求。夾層采用SUS304不銹鋼，夾層設置不銹鋼導流板，利于蒸汽及循環水的導流。外焊接填充不銹鋼保溫，利于結晶過程的實現。
結晶系統主要包括結晶罐、循環冷卻系統、攪拌系統、加料系統、出料系統、過濾系統、清洗系統、電控、離心設備等部分組成。
三、不銹鋼結晶罐的功能：
不銹鋼結晶罐具有可加熱、冷卻、保溫、攪拌功能，罐體設計有物料進口、純水口、出料口、取樣口等工藝管口，能夠提供結晶過程的條件。
結晶罐可設計自動的控制系統，包括進料、出料、控溫、攪拌等過程控制，降低勞動強度，使結晶過程實現全自動控制。
四、結構特性：
1、可實現在線CIP\SIP。
2、焊縫拋光打磨平整、采用喇叭口設計焊接，滿足衛生級要求。
3、夾套設計有循環導流板，利于蒸汽、循環水加熱和冷卻過程。
4、內罐體設計有擋板，使反應充分。
5、罐體設計有不銹鋼保溫層，保溫介質采用聚氨酯發泡。利于結晶過程的溫度控制，同時降低能耗損失等。
6、內罐體鏡面拋光Ra≤0.4，衛生無死角。外罐體2B、拉絲處理。
7、管口采用拉伸翻邊工藝圓弧過渡，光滑易清洗無死角，保證生產過程的可靠性、穩定性、符合GMP的要求。
8、設備選用中空螺帶式攪拌結構可增加換熱面積，提換熱效率，提升結晶產能，且進料出料方便。
9、設備夾套內可通入蒸汽或冷媒以使物料處于佳溫度下，具備效率高，操作方便等優點。
10、設備上安裝0.2μm疏水性通氣過濾器，罐內能承受溫蒸汽去菌，配備衛生壓力表。
11、設備罐體外采用衛生級快開接口。配備有溫度計，2個視鏡，清洗球及氮氣進口等接口。
12、設備密封采用衛生級機械密封，確保物料不受污染。
13、設備采用無級調速裝置，攪拌軸轉速調節范圍大，攪拌均勻，結晶體均勻。
五、管口配置：
罐體配有人孔、進料口、出料口、視鏡、射燈、呼吸口、CIP（配衛生萬向清洗球）、SIP口、無菌取樣口、溫度表、溫度傳感器、冷熱介質進出口等工藝管口。
管口可按工藝進行設計、制造
六、參數選型：
| 公稱容積 | 100L | 300L | 500L | 1000L | 2000L | 3000L | 5000L | 10000L |
| 內徑尺寸 | 500 | 800 | 900 | 1100 | 1400 | 1500 | 1800 | 2100 |
| 換熱面積(m2) | 0.9 | 2.0 | 2.7 | 4.5 | 7.5 | 10.0 | 13.5 | 22 |
| 攪拌功率(KW) | 0.55 | 0.75 | 1.5 | 3.0 | 4.0 | 5.5 | 7.5 | 11.0 |
| 轉速(r/m) | 定速或變頻調速 | |||||||
| 攪拌形式 | 按物料性質設計制造 | |||||||
| 工作壓力（Mpa） | 按工藝條件設計制造 | |||||||
| 工作溫度℃ | 0-121（去菌）° | |||||||
| 夾套加熱/冷卻介質 | 蒸汽/冷卻水 | |||||||
| 保溫材料 | 聚氨酯 | |||||||
| 管口配置 | 滿足條件下可按需進行設計 | |||||||
| 罐體材質 | SUS304/316L或其他內襯防腐不銹鋼材料 | |||||||
| 容器類別 | 常壓/類 | |||||||
七、制造和驗收標準：
《鋼制壓力容器》GB150-2011、HG20584《鋼制化工容器制造技術要求》、HG20583《鋼制化工容器結構設計規定》、HG/T20569《機械攪拌設備》、歐盟現行藥品生產質量管理規范、客戶需求說明、SFDA《藥品生產質量管理規范》2010年版、ISO14644–1、《醫藥工業潔凈廠房設計規范》（GB50457-2008）、GAMP藥品生產自動化管理規范。
八、結晶罐訂購選型需提供參數：
結晶罐設計選型時需明確物料的特性、使用工況、組件配套范圍等，詳細可電詢。13503839006
注：上六項參數表可能會根據物理的性質及實際的使用工況有所調整。
